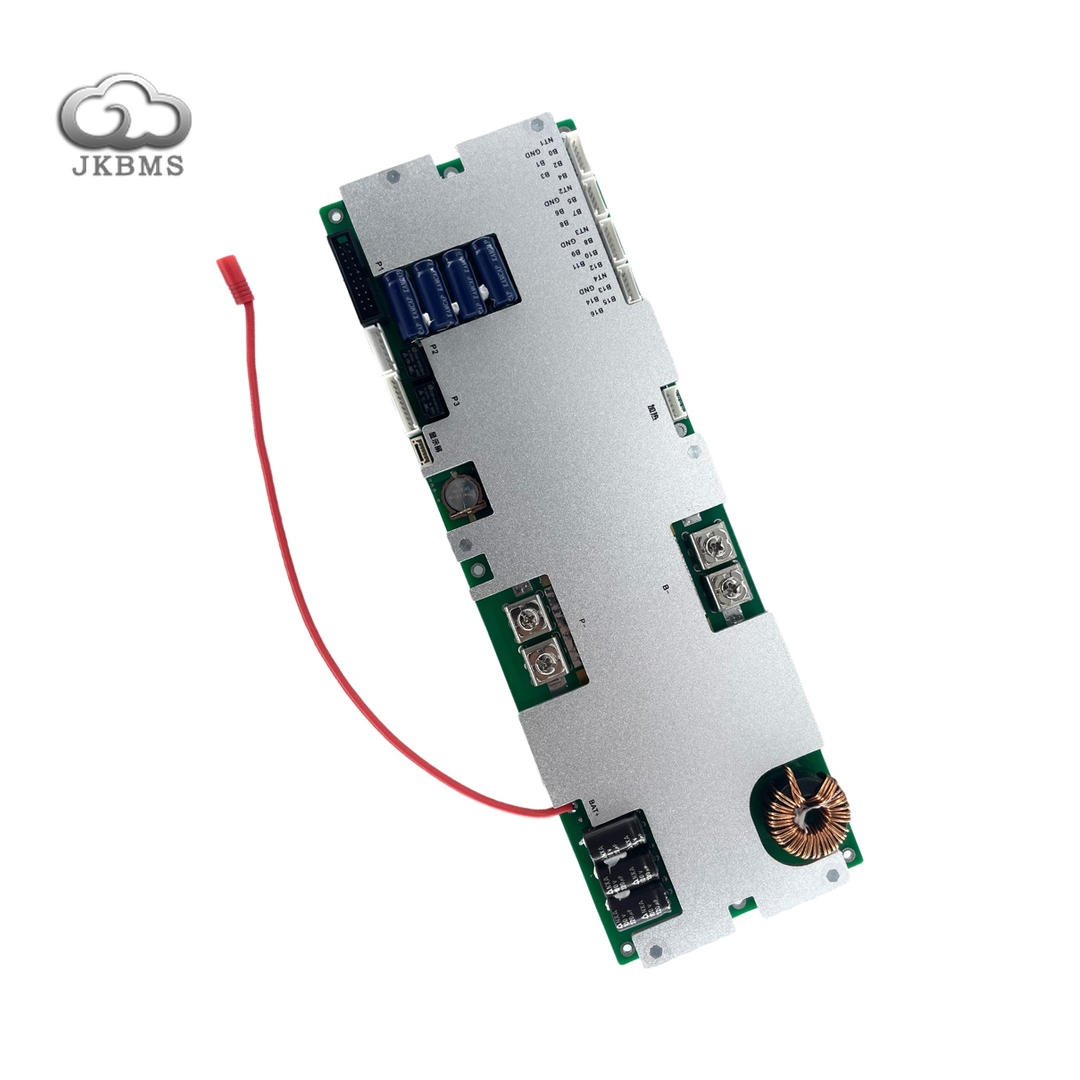

JK BMS JK-PB2A16S-15P არის ბატარეის მართვის სისტემა (BMS), რომელიც შექმნილია ლითიუმის აკუმულატორული ბატარეის უჯრედების დასაცავად და დასაბალანსებლად სოლარული ენერგიის შენახვის სისტემებში.
მოწყობილობა იყენებს აქტიურ დაბალანსებას — ენერგიის აქტიურ გადატანას მაღალი ძაბვის მქონე უჯრედებიდან დაბალი ძაბვის მქონე უჯრედებზე. აქტიური დაბალანსება ხელს უწყობს უჯრედებს შორის მუხტის/ძაბვის სხვაობის შემცირებას და ბატარეის პაკეტის უფრო თანაბარ მუშაობას.
უწყვეტი განმუხტვის დენი შეადგენს 150 ა-ს, ხოლო აქტიური დაბალანსების დენი — 2 ა-ს.

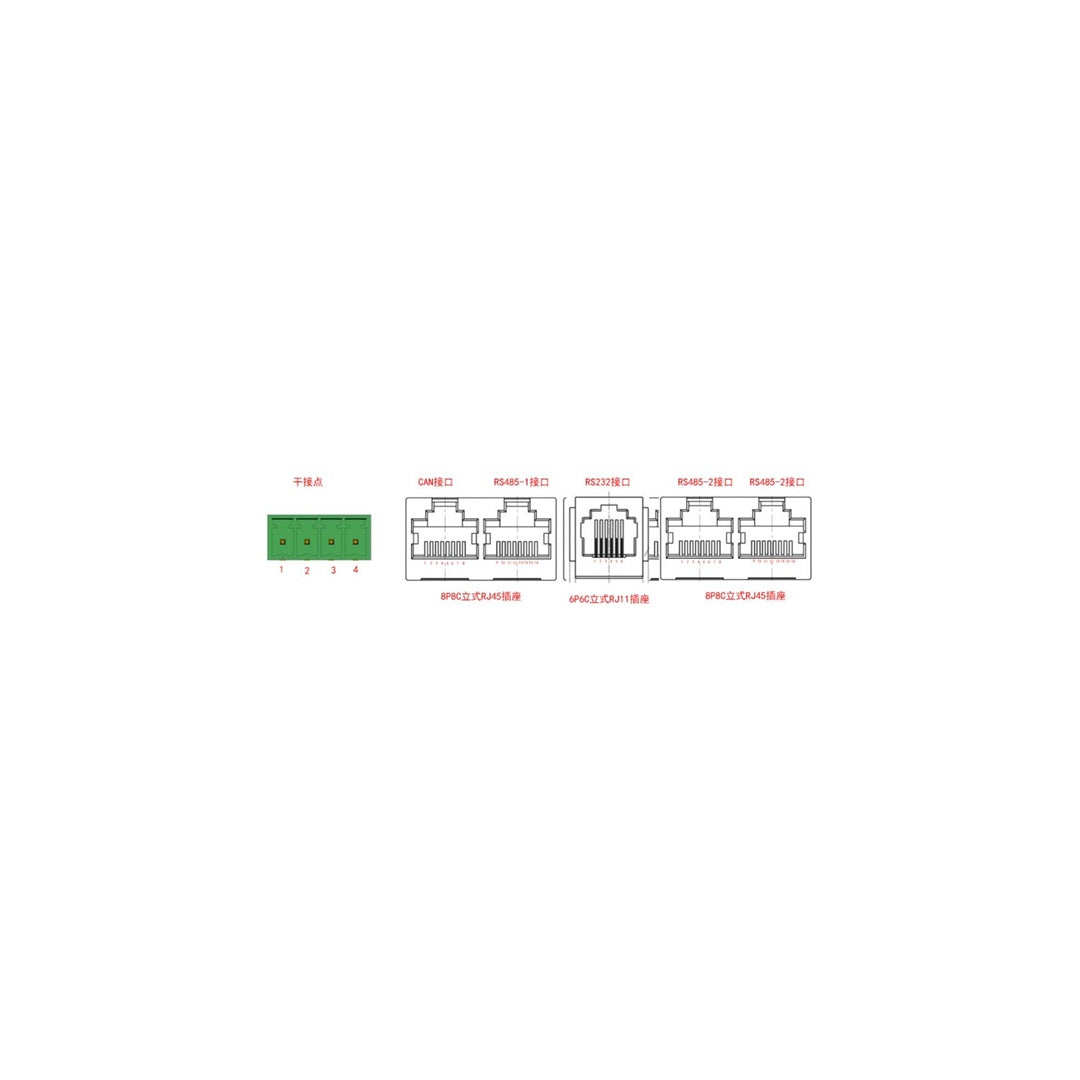

კომუნიკაციისთვის მოწყობილობას გააჩნია CAN, RS485 (ორი არხი), UART (დისპლეის ინტერფეისი) და Bluetooth ინტერფეისები, რაც შესაძლებელს ხდის სისტემასთან ინტეგრაციასა და დისტანციურ მონიტორინგს.
დაცვის ფუნქციები მოიცავს უჯრედის ჭარბი და დაბალი ძაბვისგან დაცვას ავტომატური აღდგენით, დატენვისა და განმუხტვის ჭარბი დენისგან დაცვას, მოკლე ჩართვისგან დაცვას, ტემპერატურულ დაცვას დატენვისა და განმუხტვის დროს, ასევე MOSFET-ის გადახურებისგან დაცვას. მდგომარეობის მონიტორინგი ხორციელდება 1 ჩაშენებული და 4 გარე ტემპერატურის სენსორის საშუალებით.
-
კომპონენტის ტიპიბატარეის მართვის სისტემა
-

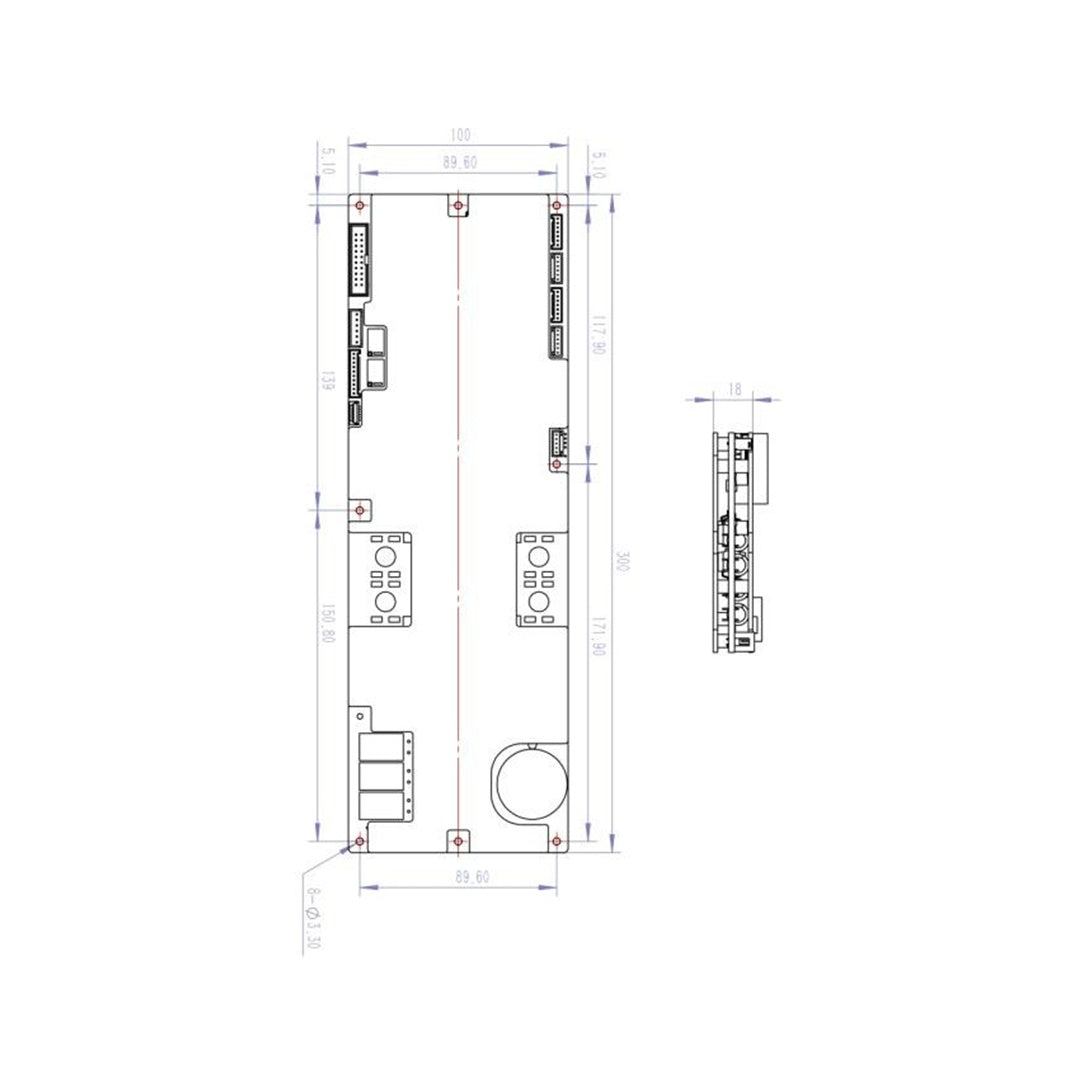

ზომები300 × 100 × 24 mm
-
წონა1 კგ
-
სამუშაო ტემპერატურის დიაპაზონი-30°C – +70°C
-
მხარდაჭერილი უჯრედების კონფიგურაციაLi-ion: 7–16S / LiFePO4: 8–16S / LTO: 14–16S
-
უწყვეტი განმუხტვის დენი150 A
-
აქტიური დაბალანსების დენი2 A
-
დაბალანსების მეთოდი
-
კავშირი
-
დაცვის ფუნქციები
-
მონტაჟის შენიშვნები
-
ლოდინის რეჟიმის სიმძლავრე0.012 W
